Voda

V rámu "Voda" se stiskem tlačítka volí typ vody. Zvolený typ s grafickou nápovědou ("Schéma parametrů") zadávaných hodnot, se zobrazuje v levé části rámu. Parametry vody (h1, h2...) lze editovat buď v rámu vložením hodnot do zadávacích polí, nebo na desktopu pomocí aktivních kót.

V rozbalitelném seznamu se zadává, zda se předpokládá působení vztlaku vody od rozdílných hladin v základové spáře. Vztlak může být lineární, parabolický nebo není vůbec uvažován. Vztlak v základové spáře od rozdílných hladin je v posouzení zdi zaveden zvláštní silou.

Poslední volbou je ruční zadání pórového tlaku před i za konstrukcí. V rámu se zobrazí dvě záložky "Před konstrukcí" a "Za konstrukcí" s tabulkami. Do tabulek se zadávají hodnoty pórového tlaku před, nebo za konstrukcí v hloubce "z" (viz osa z)

Hladinu vody lze zadat i nad konstrukcí, resp. nad zemní profil - v tomto případě zadáme hloubku vody zápornou hodnotou.

Výpočet zemních tlaků s vlivem vody je popsán v teoretické části nápovědy "Vliv vody".

Dále program umožňuje zadat hloubku tahových trhlin vyplněných vodou.

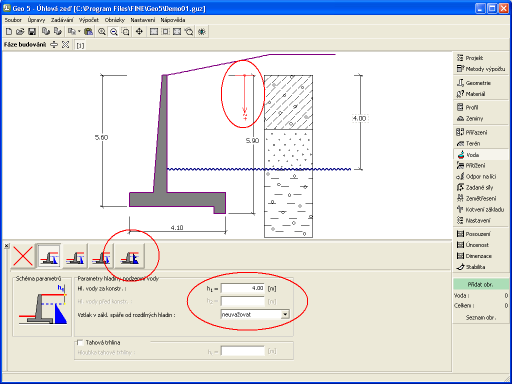

Rám "Voda"
